转弯皮带机

转弯皮带机简介

转弯皮带机扇形皮带加装专用的防跑偏滚轮 （轴承外加聚甲醛POM）或者在输送带的外侧高频焊接导向筋使输送带运行在专用的导轨中，辊筒采用专用的锥型包胶辊筒，转弯皮带机可输送的物料种类繁多，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。

转弯皮带机结构特点

转弯皮带机结构形式有30度转弯皮带机、45度转弯皮带机、90度转弯皮带机、180度转弯皮带机， 能满足各种转弯输送的工艺要求。转弯皮带机输送带有PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。采用专用的食品输送带，可满足食品、制药、日用化工等行业的要求。 输送平稳，物料与输送带间没有相对运动，能够避免对输送物的损坏。 与其它输送机相比噪音较小，适合于工作环境要求比较安静的场合。结构简单、便于维护；能耗较小，使用成本低。

1、能够在水平、倾斜和垂直方向进行输送，并且可以在转弯处改变输送方向，具有较高的灵活性和适应性，适用于各种复杂的输送场景。

2、能够在垂直方向输送物料，转弯皮带机可以节省空间，使得物料输送更加紧凑高速，适用于空间有限的场所。

3、可以适应各种恶劣的工况环境，如高温、高湿、多尘等。

4、通过合理的转弯设计，可以有效地利用空间，提高生产效率。

转弯皮带机组成结构

转弯皮带机的组成结构，每个部件都起着重要的作用，共同确保转弯皮带机的正常运行和物料输送的顺利进行。

1、皮带： 皮带是转弯皮带机的核心部件，用于输送物料。

2、转弯部分： 转弯皮带机的转弯部分设计独特，能够实现在水平、倾斜和垂直方向的输送，并且能够在转弯处改变输送方向，确保物料顺利输送。

3、驱动装置： 驱动装置通常由电动机、减速器和传动装置组成，用于驱动皮带的运转，确保输送系统的稳定运行。

4、支撑结构： 支撑结构用于支撑和固定转弯皮带机的各个部件，保证设备的稳定性和安全性。

5、导向装置： 导向装置用于引导皮带在输送过程中保持正确的运行轨迹，避免皮带偏离或跑偏，确保物料输送的稳定性和准确性。

6、清洁装置： 清洁装置用于清除皮带上的杂物和积尘，保持皮带清洁，减少对设备的磨损，延长设备的使用寿命。

7、安全保护装置： 安全保护装置包括防护罩、紧急停车装置、限位开关等，用于保护操作人员和设备的安全，避免意外事故的发生。

转弯皮带机结构工作原理

转弯皮带机的工作原理是通过驱动装置带动皮带运转，实现物料的输送。各个部件协同工作，确保设备稳定运行，实现物料的高速、安全输送。以下是转弯皮带机工作流程

1、物料从供料端装载到输送带上，输送带由驱动装置驱动开始运转。

2、输送带在托辊的支撑下，将物料沿输送线路向目的地传送。

3、当需要转弯时，转向装置会引导输送带平稳地改变方向，确保物料顺利转运。

4、清洁装置不断清除输送带表面的杂物，保持输送带干净，减少对系统的损耗。

5、安全防护装置保障操作人员在工作期间的安全，如紧急停止装置可在危险情况下迅速停止输送带的运转。

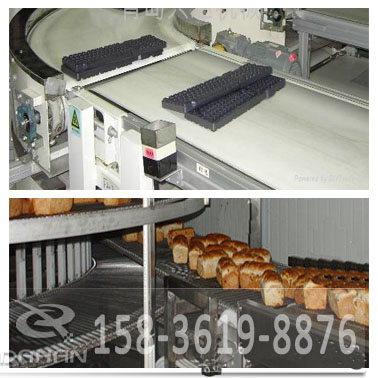

转弯皮带机适用范围

广泛应用在食品、饮料、电子、烟草等行业，我们可以选用较小直径的滚筒，使转角连接更加方便，解决过渡问题。本设备适用于各种流水作业的生产厂家，中小型物品的物流输送，动力系统采用变频调速系统，性能稳定、安全可靠、操作简单。线速度一般在三十米每分钟。

食品行业：用于输送各种食品原料、半成品和成品，如谷物、肉类、蔬菜、饮料等。

制药行业：用于输送药品原料、中间体和成品，保证生产过程的连续性。

物流仓储：用于将不同类型的货物分拣到不同的输送线上。

电子行业：用于输送各种电子元件，如芯片、电阻、电容等。

电子产品组装：用于在电子产品组装线上传送产品。

物料输送： 用于输送各种粉状、颗粒状、块状的化工原料和产品。

矿山行业：用于输送煤炭、矿石等矿物。

转弯皮带机规格

标准输送带宽度为400、500、600、700、800、1000、1200mm等，也可按客户需求采用其它特殊规格。 转弯皮带机标准转弯内半径为R600、R800、R1000、R1200mm等，也可按客户需求采用其它特殊规格。

“A”系列（搬运宽度178-635)

型号	基本尺寸	内弧 半径A	中心 半径B	搬运 面宽F	传动轴 圈速 1RPM=MM
1022M178	C=1200 D=1289 机架高=216 轴标准 直径=25mm	1022	1111	178	377
900M300		900	1050	300	356
800M400		800	1000	400	339
750M450		750	975	450	331
700M500		700	950	500	322
600M600		600	900	600	305
565M635		565	882.5	635	299
“B”系列（搬运宽度178-940)
1322M178	C=1500 D=1589 机架高=216 轴标准 直径=30mm	1322	1411	178	387
1150M350		1150	1325	350	363
1000M500		1000	1250	500	343
850M650		850	1175	650	322
750M750		750	1125	750	308
675M825		675	1087.5	825	298
560M940		560	1030	940	282
“C”系列（搬运宽度178-1000)
2022M178	C=2200 D=2289 机架高=216 轴标准 直径=35mm	2022	2111	178	400
1825M375		1825	2012.5	375	381
1700M500		1700	1950	500	369
1575M625		1575	1887.5	625	357
1450M750		1450	1825	750	346
1375M825		1375	1787.5	825	338
1200M1000		1200	1700	1000	322
“HC”系列（搬运宽度1001-1245)
1199HM1001	C=2200 D=2289 机架高=305 轴标准 直径=35mm	1199	1699.5	1001	477
1120HM1080		1120	1660	1080	466
1070HM1130		1070	1635	1130	459
1000HM1200		1000	1600	1200	449
955HM1245		955	1577.5	1245	444

转弯皮带机厂家

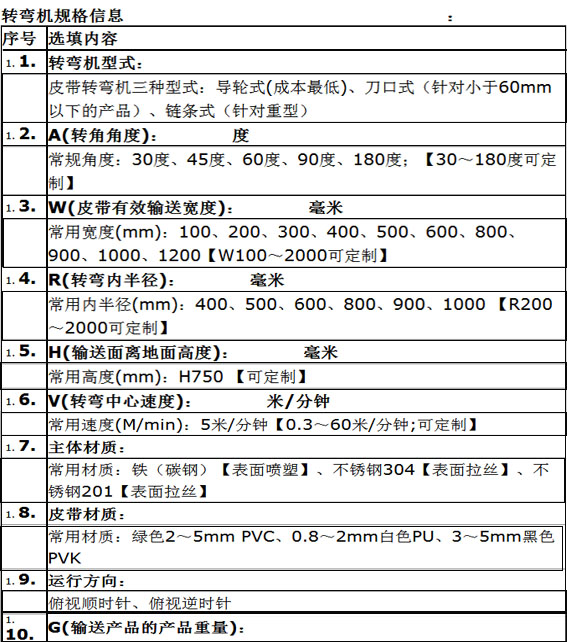

大汉弯皮带机有导轮式(成本最低)、刀口式(针对小于60mm以下的产品)、链条式(针对重型)A(转角角度)等三种不同形式，转角角度从30°~180°都可以定制，有碳钢以及不锈钢两种材质可以选择。转弯皮带机的型号规格通常由输送能力、输送带宽度、输送角度、输送距离等因素决定，具体型号规格需根据客户的需求进行定制。如果您有输送需求可以直接联系我们。
