DJ型大倾角皮带输送机又称挡边带式输送机,其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”,在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送.挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料.对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
目前我厂主要生产的大倾角皮带输送机(挡边带式输送机)带宽分别为：B500、B650、B800三种.输送物料堆积密度为0.5～2.5t/m3,工作环境温度为-19℃～+40℃ 范围内.对于输送高温、酸碱、油类或有机溶剂等成分的物料,需采用特殊的挡边输送带材质,我公司可以根据您的需求来订做特殊输送专用的大倾角皮带输送机.

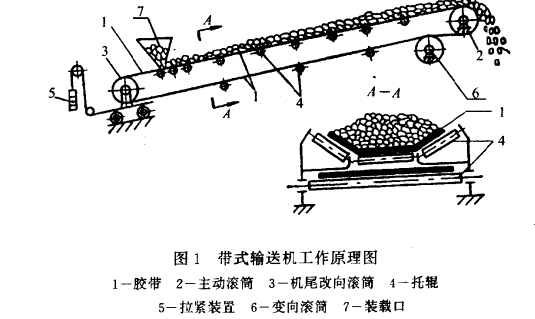

DJ型大倾角皮带输送机的工作原理：
挡边带式输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
DJ型大倾角皮带输送机的主要特点：
大倾角皮带输送机主要用于散装物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带，输送倾角为0-90°（70°以下好）本系列产品广泛用于煤炭、粮食、建材、化工、水电、农业、港口和冶金等行业部门。在环境温度为-19°--+40范围内输送堆积密度为0.5~2.5T/ 的各种散装物料。对于有特殊要求的物料，如耐高温或具有酸碱性、油类物质的物料，可根据需要采用相应材料特殊设计。具有通用带式输送机水平或小倾角输送可靠性高，能耗低和提升物料可靠经济的优点。
1．用大倾角输送散状物料，能大量节省设备占地面积，解决普通、花纹带式输送机所不能达到的输送角度。
2．机械化带式输送机输送物料，总体投资费用低，可节约投资费用的20%─30%，混凝土、煤炭行业效果更好。
3．该机型与普通式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。
4．输送量大，可达2500m3/h，垂直提升高度可达200m。
5．在垂直输送物料时，物料粒度大可400mm。
6．从水平到倾斜（或垂直）能平稳过渡。
7．能耗低、结构简单、维护方便。
8．胶带强度高，使用寿命长。

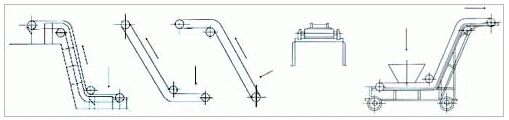

DJ型大倾角皮带输送机结构
DJ型大倾角皮带输送机组成结构可以有效地实现在大倾斜角度下的物料输送，其结构通常包括以下主要部件：
1、机架结构：提供支撑和固定输送机各部件的框架结构，通常由钢材制成，确保输送机的稳定性和承载能力。
2、输送带：用于承载物料并沿着输送方向移动的带状物料传输装置，通常由橡胶和纤维材料制成，具有较强的拉伸和耐磨性能。
3、输送滚筒：位于输送带下方的滚筒，带动输送带运转，并支撑输送带及输送物料的重量，通常包括驱动滚筒和从动滚筒。
4、托辊：位于输送带底部的支撑滚轮，用于支撑输送带并减少输送阻力，确保输送带稳定地运行。
5、导向辊：用于引导输送带的运行方向，避免输送带偏离轨道，保证物料顺利输送。
6、传动装置：用于驱动输送带的运转，通常包括电机、减速器、联轴器等部件，提供动力支持。
7、支撑结构：用于支撑输送机的倾斜部分，确保输送机在大倾斜角度下正常工作。

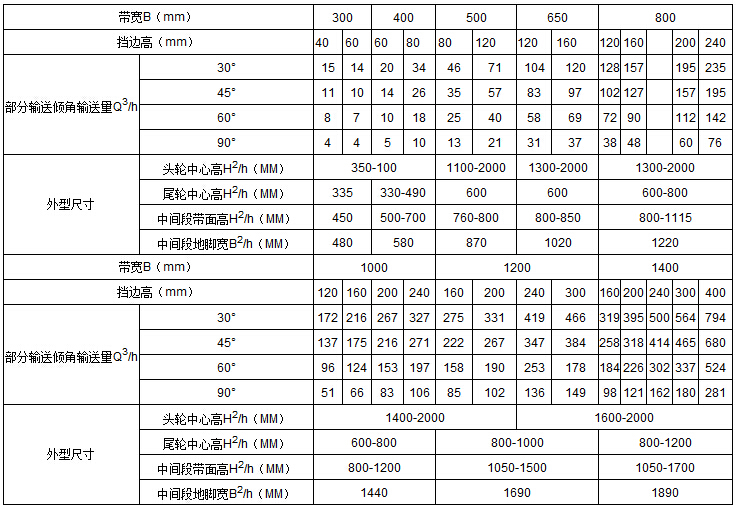

DJ型大倾角皮带输送机外形参数
| 带宽B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 挡边高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分输送倾角输送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 头轮中心高H2/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾轮中心高H2/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中间段带面高H2/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中间段地脚宽B2/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 带宽B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 挡边高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分输送倾角输送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 头轮中心高H2/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾轮中心高H2/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中间段带面高H2/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中间段地脚宽B2/h（MM） | 1440 | 1690 | 1890 | |||||||||||

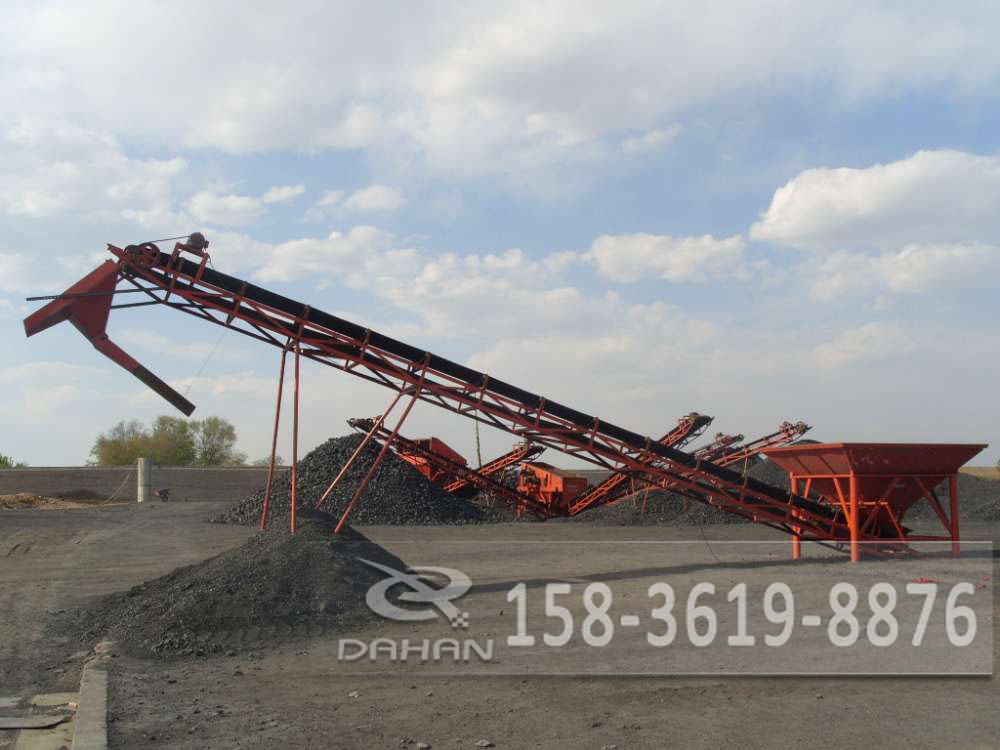

DJ型大倾角皮带输送机厂家
大汉DJ型大倾角皮带输送机采用两层可伸缩裙边设计，使物料在运输过程中散落可广泛用于煤炭、粮食、建材、化工、水电和冶金等行业。最大倾斜角度可以达到50°、-90°每小时输送量为6000³/h，输送距离可以达到500米，可以在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料.对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。大汉DJ型大倾角皮带输送机厂家直销价格更优惠，如果您有需求可以直接联系我们！
DJ型大倾角皮带输送机应用场景
DJ型大倾角皮带输送机适用于需要在大倾角条件下进行物料输送的各种工业领域，能够提高生产效率，降低人力成本，并确保物料输送的稳定性和安全性。
*矿山行业：用于煤矿、金属矿山等场所的物料输送，特别是在需要跨越山体或高坡的情况下，大倾角皮带输送机能够有效地实现物料的输送。
*建筑工地：在建筑工地上，可能需要将建筑材料如砂石、水泥等从地面输送到高处，大倾角皮带输送机可以满足这种需求。
*冶金行业：在冶金行业中，需要将矿石、熔炼产物等物料从一处输送到另一处，大倾角皮带输送机可以提供高效的输送解决方案。
*港口和码头：用于码头上船舶装卸货物，大倾角皮带输送机可以帮助实现货物的快速输送。
*化工行业：在化工生产过程中，可能需要将化工原料或成品输送到不同的生产环节，大倾角皮带输送机可以起到重要作用。
